Máy tiện ren ống là một thiết bị cơ khí dùng tay hoặc dùng động cơ điện chuyên dụng để tiện để tạo các đường ren (răng) ngoài trên các đầu ống kim loại sắt thép, gang đồng nhôm hay ống nhựa HDPE để người thợ có thể dễ dàng nối các ống lại với nhau. Ren ống với các rãnh xoắn đều nhau được tạo ra để được kết nối các ống lại được với nhau hoặc với các phụ kiện khác như van, đầu chuyển, cút nối, tê chia,... Máy tiện ren ống giúp gia công chính xác các loại ống có đường kính kích thước khác nhau, đảm bảo rằng các mối nối ống được gắn kết chặt chẽ với nhau đảm bảo chất lượng không bị rò rỉ.
1. Cấu tạo của máy tiện ren ống:
Máy tiện ren ống là loại máy chuyên dụng được sử dụng để tạo ren trên các loại ống kim loại. Cấu tạo của máy tiện ren ống thường bao gồm các bộ phận chính sau:
- Động cơ điện: Là thành phần cung cấp năng lượng cho máy tạo ren hoạt động. Động cơ thường là loại chạy bằng điện 220v, có công suất phù hợp để đáp ứng được các yêu cầu về lực cắt khi tạo ren trên ống.
- Đầu kẹp ống (Chuck): Có chức năng được sử dụng để giữ chặt ống trong quá trình tiện. Đầu kẹp có thể điều chỉnh để phù hợp với các kích thước đường kính ống khác nhau.
- Dao tiện ren (Die Head): Là cơ cấu thực hiện quá trình cắt tạo ren trên ống. Dao tiện ren với thiết kế riêng biệt để cắt theo tiêu chuẩn ren theo yêu cầu.
- Hệ thống điều khiển: Bao gồm các công tắc ON/OFF và bộ điều khiển giúp vận hành máy, điều chỉnh tốc độ quay của trục chính thiết bị, và trong quá trình cắt.
- Hệ thống làm mát dao tiện và bôi trơn: Để đảm bảo quá trình cắt ren được êm ái trơn mượt, hệ thống làm mát và bôi trơn sẽ giúp làm giảm ma sát và nhiệt độ cao, kéo dài tuổi được thọ của dao tiện ren.
- Khung máy: Phần thân và bệ giá đỡ của máy giúp cho máy hoạt động ổn định tránh rung lắc khi vận hành.
2. Phân loại máy tiện ren ống
Máy tiện ren ống có thể được phân loại theo nhiều tiêu chí mục đích khác nhau, bao gồm:
Phân loại theo máy tạo ren ống phương thức vận hành:
Máy tiện ren ống cơ: Đây là loại máy hoạt động hoàn toàn bằng cơ học. Người vận hành cần thực hiện hầu hết các thao tác bằng tay, như kẹp giữ ống, điều chỉnh dao cắt và quay tay cầm để thực hiện tiện ren. Loại máy này thường phù hợp với các công việc đơn giản và yêu cầu không quá cao về tốc độ hoặc độ chính xác.
Máy tiện ren ống tự động: Loại máy này được trang bị hệ thống điều khiển tự động giúp tối ưu hóa quá trình tiện ren. Người vận hành chỉ cần cài đặt các thông số như kích thước ren, tốc độ quay và độ sâu cắt, sau đó máy sẽ tự động thực hiện các bước tiện ren mà không cần can thiệp thủ công nhiều. Máy tiện ren ống tự động thường có độ chính xác và năng suất cao hơn, thích hợp cho các xưởng cơ khí lớn hoặc sản xuất hàng loạt.
Phân loại theo kích thước và công suất:
- Máy tiện ren ống nhỏ: Loại này thường được sử dụng cho các ống có đường kính nhỏ, chẳng hạn như các ống dùng trong hệ thống cấp thoát nước dân dụng. Máy tiện ren ống nhỏ thường có công suất thấp, thiết kế gọn nhẹ và dễ dàng di chuyển.
- Máy tiện ren ống công nghiệp: Được thiết kế cho các ống có đường kính lớn, chẳng hạn như ống trong ngành dầu khí hoặc xây dựng. Máy này có công suất lớn, khả năng chịu tải cao và thường được lắp đặt cố định tại các xưởng cơ khí lớn.
Phân loại theo phương thức cấp nguồn:
- Máy tiện ren ống bằng tay: Sử dụng sức lao động người, dùng lực tay để quay và tạo ren, phù hợp cho các công việc thủ công có tác vụ đơn giản.
- Máy tiện ren ống dùng điện: Sử dụng động cơ điện để hoạt động, mang lại hiệu suất làm việc cao và phù hợp với nhiều ứng dụng khác nhau trong công nghiệp.
3. Ưu điểm và nhược điểm của các loại máy tiện ren ống
Ưu điểm của máy tiện ren ống:
- Tiết kiệm được thời gian và nhân lực lao động trong quá trình gia công ren ống.
- Máy tiện ren đảm bảo độ chính xác cao và khả năng lặp lại trong các công việc tiện ren ống hàng loạt.
- Máy tự động giúp tối ưu hóa quy trình sản xuất, tăng năng suất nâng cao hiệu quả công việc và giảm thiểu sai sót.
Nhược điểm của máy tạo ren ống:
- Đối với các thiết bị máy tiện ren ống công suất lớn và tự động, chi phí đầu tư ban đầu là khá cao.
- Máy tiện ren ống cơ yêu cầu kỹ năng vận hành từ người sử dụng và có thể gây mỏi tay khi thực hiện tiện ren thủ công đối với số lượng ren ống nhiều.
4. Ứng dụng của máy tiện ren ống trong sản xuất và gia công hệ thống phòng cháy chữa cháy (PCCC):
Trong sản xuất và lắp đặt hệ thống Phòng cháy chữa cháy, việc tạo ren trên ống là một bước cực kỳ quan trọng. Các ứng dụng chính bao gồm:
- Lắp đặt hệ thống dẫn nước: Hệ thống PCCC thường sử dụng ống dẫn nước để phân phối nước từ nguồn cấp tới các đầu phun. Máy tiện ren ống giúp tạo ren chính xác cho các ống này, đảm bảo việc kết nối giữa các đoạn ống hoặc giữa ống và các phụ kiện khác như van, đầu phun.
- Sản xuất và gia công phụ kiện ống: Các phụ kiện như cút nối, co ống, van, đầu phun đều cần được liên kết với hệ thống ống thông qua các khớp ren. Máy tiện ren ống giúp đảm bảo sự chính xác và độ kín khít của các kết nối.
- Tăng tốc độ thi công: Với máy tiện ren ống, quá trình tạo ren trở nên nhanh chóng và chính xác hơn so với phương pháp thủ công, giúp đẩy nhanh tiến độ thi công và lắp đặt hệ thống PCCC.
- Đảm bảo tính đồng nhất và an toàn: Các hệ thống PCCC yêu cầu độ tin cậy cao, do đó việc tạo ren bằng máy tiện giúp đảm bảo tính đồng nhất và độ chắc chắn của các kết nối, từ đó đảm bảo an toàn cho hệ thống.
5. Lợi ích khi sử dụng vận hành máy tiện ren ống:
- Chính xác cao: Giúp người dùng tạo ra các ren ống một cách đồng nhất, chính xác và an toàn hơn các thiết bị tiện ren truyền thống.
- Tiết kiệm thời gian và nhân lực: Tốc độ tạo ren nhanh, ít tốn công sức hơn so với phương pháp thủ công.
- Giảm thiểu được sai sót: Sử dụng máy tiện ren ống giúp giảm thiểu các sai sót kỹ thuật trong quá trình tạo ren, tránh các sự cố rò rỉ tại các mối, khớp nối.
- Tính linh hoạt cao: Có thể sử dụng với nhiều kích thước đường kính ống và chất liệu ống khác nhau, phù hợp cho nhiều ứng dụng trong việc lắp đặt hệ thống Phòng cháy chữa cháy.
Máy tiện ren ống là thiết bị được coi là không thể thiếu trong sản xuất và lắp đặt hệ thống phòng cháy chữa cháy giúp cho các mối nối ống đảm bảo được độ chính xác và tính an toàn cao cho hệ thống.
6. Vì sao nên sử dụng máy tiện ren ống?
- Chính xác cao: Máy tiện ren ống giúp tạo ra các ren ống đều đặn và chuẩn xác, đảm bảo mối nối chắc chắn và khít.
- Tiết kiệm thời gian và công sức: So với việc làm ren thủ công, máy tiện ren ống làm nhanh hơn nhiều, giảm sức lao động và tăng hiệu suất.
- Độ bền và độ tin cậy cao: Các mối nối ren được tiện bằng máy thường có độ chính xác cao hơn, giảm nguy cơ bị rò rỉ hay hỏng hóc.
- Đa dạng về kích thước: Máy tiện ren có thể dễ dàng thay đổi kích thước để tiện nhiều loại ống khác nhau, từ ống nhỏ đến ống lớn.
- Sử dụng rộng rãi: Máy tiện ren ống được sử dụng phổ biến trong các ngành công nghiệp như cấp thoát nước, dầu khí, xây dựng, lắp đặt hệ thống điều hòa,...
Với những ưu điểm lý do trên, máy tiện ren ống là thiết bị tạo ren ống vô cùng cần thiết và rất hữu ích trong các ngành công nghiệp yêu cầu độ chính xác cao trong việc lắp đặt và kết nối hệ thống ống để dẫn khí, dẫn nước hay ống dẫn xăng truyền tải xăng dầu.
Nguyên lý hoạt động của máy tiện ren ống dựa trên việc quay ống tròn và đưa dụng cụ cắt theo một chuyển động tuyến tính để cắt tạo ra các đường ren. Cụ thể, nguyên lý hoạt động của máy tiện ren ống có thể được mô tả qua các bước sau:
Bước 1. Chuẩn bị ống và gá đặt ống: Ống được kẹp chặt trên trục quay của máy. Bộ gá đặt giữ ống cố định và đảm bảo ống không di chuyển trong quá trình cắt.
Bước 2. Quay ống: Trục chính của máy tiện quay, làm cho ống quay tròn theo một tốc độ nhất định. Tốc độ quay có thể điều chỉnh tùy thuộc vào loại vật liệu của ống và bước ren mong muốn.
Bước 3. Dụng cụ cắt: Dụng cụ cắt (dao tiện) được gắn trên bàn xe dao hoặc trên hệ thống đầu cắt. Dao tiện có hình dạng phù hợp với dạng ren cần cắt. Dao tiện sẽ tiến dần vào bề mặt ngoài của ống để tạo ra các đường ren.
Bước 4. Chuyển động của bàn xe dao: Bàn xe dao hoặc cơ cấu cắt di chuyển theo trục dọc của ống (hướng dọc trục của ống). Tốc độ di chuyển này phải được đồng bộ với tốc độ quay của ống để tạo ra ren có bước chuẩn.
Bước 5. Tạo ren: Khi dao tiện di chuyển dọc theo trục ống và ống quay, dụng cụ cắt sẽ ăn vào bề mặt ống, loại bỏ lớp kim loại để tạo ra các đường ren xoắn ốc quanh ống.
Bước 6. Điều chỉnh bước ren: Bước ren được điều chỉnh thông qua hệ thống bánh răng hoặc vít me dẫn hướng. Tùy vào thiết kế của máy, bước ren có thể được thay đổi để tạo ra các loại ren khác nhau (như ren thô, ren mịn, hoặc ren có bước đặc biệt).
Bước 7. Hoàn thành quá trình tiện ren: Sau khi ren đã được cắt đủ độ sâu mong muốn, máy dừng lại, và ống được tháo ra khỏi bộ gá. Ren hoàn thiện sẽ có hình dạng và kích thước theo yêu cầu.
Bước 8. Dung dịch làm mát (tùy chọn): Trong một số trường hợp, dung dịch làm mát hoặc dầu cắt được sử dụng để giảm nhiệt độ khi cắt và bôi trơn giữa dao cắt và bề mặt ống, giúp kéo dài tuổi thọ của dao và tạo ra bề mặt ren mịn hơn.
Top 5 loại máy tiện ren ống có chất lượng tốt nhất hiện nay

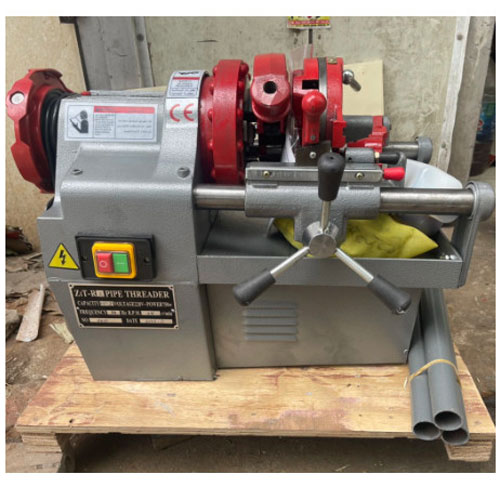

1.1. Máy tiện ren ống Z1T-R2 là dòng máy tiện ren chạy điện với khả năng khả năng ren ống từ: 1/2 - 2" ( 21 - 60mm ) động cơ điện bền bỉ êm ái. Máy tiện ren ống Trung Quốc Z1T-R2 (21-60mm) ngoài chức năng tiện ren ống chính xác cao. Thiết bị ren ống kim loại Z1T-R2 còn có thiết kế tay cắt ống, đầu vát mép ống sắt thép và hệ thống bơm dầu làm mát dao ren tự động mỗi khi người thợ sử dụng thuận tiện cho công việc thi công hệ thống ống dẫn và lắp đặt hệ thống nhà xưởng.
1.2. Máy tiện ren ống Rex - Nhật NP80A ( 21-90mm ) với khả năng ren ống từ 1/2 - 3" (21 - 90mm). Máy tạo ren NP-80A mang thương hiệu Nhật Bản được người dùng biết đến với độ bền cao, máy được trang bị động cơ công suất 750W cho khả năng vận hành êm ái, nhanh chóng và chính xác. Máy tiện NP80A sử dụng động cơ chạy điện 220V có tốc độ quay 27 vòng/phút giúp cho người dùng dễ dàng tháo lắp và ren ống.

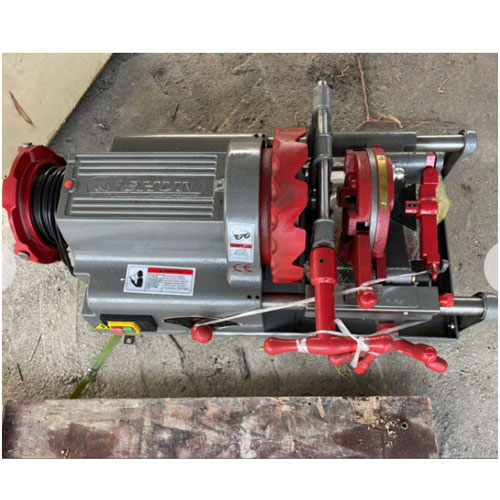

1.3. Máy tiện ren ống Trung Quốc Z1T-R3 ( 21-90mm ) là dòng máy tạo ren ống nhập khẩu với công suất động cơ 750w, khả năng ren ống 1/2 - 3" ( 21 - 90mm ). Máy tiện ren ống Z1T-R3 Z1T-R3 được hãng Lushun trang bị theo kèm theo máy sẽ bao gồm 2 đầu cặp dao ( 1 đầu cặp dao để tiện ống đến ống 60mm và 1 đầu cặp dao để tiện ống đến 90mm) thuận tiện cho người sử dụng và dễ dàng tháo lắp với tính linh hoạt cao.

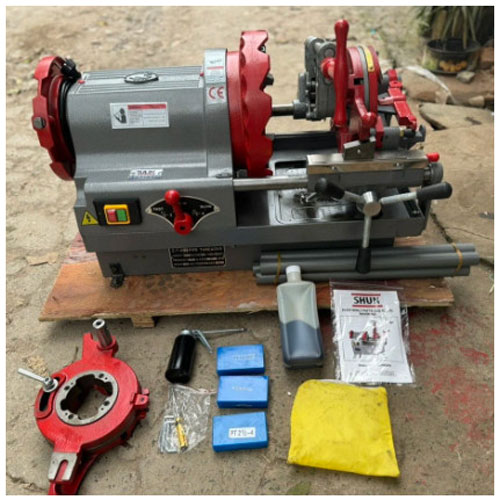

1.4. Máy tiện ren ống Lushun Z1T-R4 đang là thiết bị tiện ren bán chạy nhất trên hệ thống cửa hàng của công ty chúng tôi. Máy tiện ren ống Z1T-R4 được trang bị công suất lớn 750w, chạy điện 1 phase 220v giúp cho người dùng dễ dàng kết nối sử dụng ở bất kỳ đâu. Động cơ điện bền bì khả năng hoạt động êm ái có dễ thuận tiện ren ống từ ren ống mặt ngoài từ 1/2 - 4" ( 21 - 114mm ) một cách nhanh chóng chính xác.

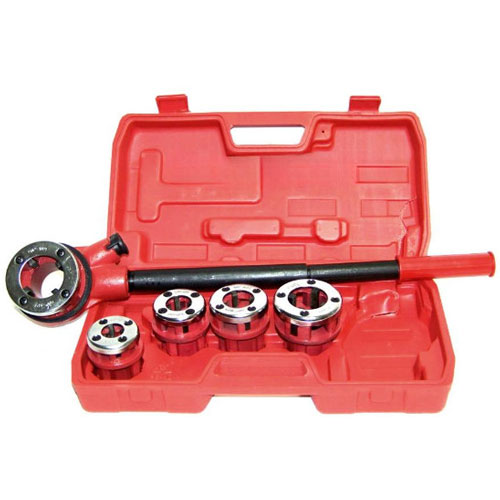

1.5. Dụng cụ ren ống bằng tay SD702 thiết bị ren ống cầm tay có thiết kế nhỏ gọn giúp cho người dùng dễ dàng di chuyển và thao tác sử dụng. Bộ dụng cụ ren ống cầm tay có khả năng ren ống chính xác với khả năng ren ống từ 1'' - 1/4" ( 21-27-34 - 42mm ). Giá thành rẻ và thuận tiện sử dụng cũng là một điểm cộng cho loại thiết bị ren ống này. Sản phẩm ren ống cầm tay được người dùng ưa chuộng và đánh giá cao trong quá trình thi công vận hành.
Kết luận về máy tiện ren ống
Máy tiện ren ống có thể tự động hóa quá trình cắt ren và thường được dùng để cắt ren cho các loại ống kim loại như thép, đồng, hoặc ống nhựa trong các ứng dụng xây dựng, đường ống dẫn nước, khí hoặc dầu. Máy tiện ren ống là công cụ không thể thiếu trong các ngành công nghiệp liên quan đến ống. Tùy thuộc vào yêu cầu công việc mà có thể lựa chọn loại máy phù hợp. Với sự phát triển của công nghệ, các máy tiện ren ống tự động ngày càng trở nên phổ biến, giúp nâng cao hiệu quả và chất lượng sản phẩm.
Vậy nên khi khách hàng có nhu cầu sử dụng về máy tiện ren ống hãy gọi điện thoại liên hệ với chúng tôi để được báo giá và tư vấn kỹ về sản phẩm tạo ren ống chuyên dụng. Cty chúng tôi chuyên các loại máy ren ống với đầy đủ mẫu mã với chất lượng được đảm bảo bằng văn bản và có sửa chữa sau thời gian bảo hành.
