Tổng quan về đầu đột lỗ thủy lực và những chia sẻ kinh nghiệm thú vị về đột thủy lực
Trong ngành gia công cơ khí lắp ráp sửa chữa thì việc đột tạo lỗ là công đoạn cực kỳ quan trọng, quyết định đến độ chính xác và chất lượng tổng thể lên cấu hình của sản phẩm. Trong đó, thiết kế của đầu đột thủy lực đóng vai trò then chốt ảnh hưởng trực tiếp đến độ mịn, độ tròn, cũng như vị trí chính xác của lỗ đột hình thức làm việc có thuận tiện cho người thợ không?. Vậy đầu đột thủy lực là gì? Cấu tạo và cách sử dụng như thế nào để tối ưu hiệu suất? Hãy cùng Siêu Thị Cầm Tay cùng đi tìm hiểu phân tích chi tiết thông qua bài viết chia sẻ dưới đây nhé.
Bộ đầu đột thủy lực CH-70 bơm điện DB075-D1 chính hãng

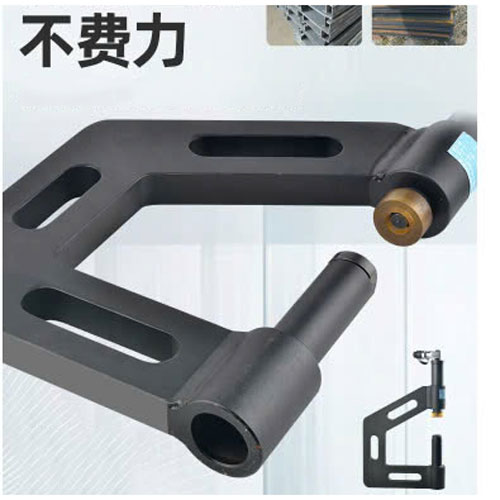

1. Đầu đột lỗ thủy lực là gì?
Đầu đột thủy lực là bộ phận có thiết kế nhỏ gọn hình C đặc thù chịu trách nhiệm truyền lực từ hệ thống thủy lực để tác động lên khuôn đột, tạo ra lỗ trên vật liệu kim loại như thép tấm, inox, đồng, nhôm hoặc các thanh sắt U, V, I… với độ chính xác rất cao. Đầu đột lỗ là một phần không thể thiếu trong các dòng máy đột lỗ thủy lực chuyên dùng cho ngành điện, cơ khí chế tạo, tủ điện công nghiệp, cơ điện lạnh đặc biệt trong trong lắp ráp sửa chữa thiết bị máy móc chế tạo cơ khí.
Đầu đột lỗ thủy lực chữ C
Khác với cơ chế hoạt động thủ công thì đầu đột lỗ sử dụng áp lực từ xylanh thủy lực áp suất cao, cho phép đầu đột hoạt động nhanh, mạnh và ổn định. Thiết kế đầu đột quyết định rất lớn đến độ thẳng hàng, độ tập trung lực, từ đó ảnh hưởng trực tiếp đến độ chính xác của lỗ đột và cách thức sử dụng thao tác của người thợ.

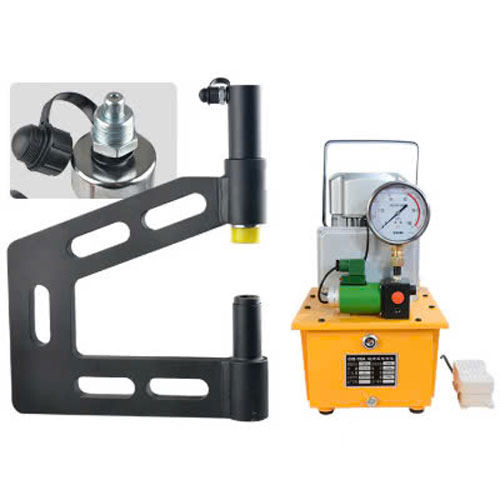

2. Cấu tạo và phân loại đầu đột thủy lực
Cấu tạo chung của đầu đột tạo lỗ thủy lực
Một đầu đột thủy lực cơ bản sẽ bao gồm các bộ phận sau:
Thân đầu đột: Là bộ khung chịu lực chính, làm từ thép tôi cứng.
Trục truyền lực / piston: Truyền lực thủy lực trực tiếp lên khuôn đột.
Vị trí gắn khuôn: Được gia công chính xác để giữ chặt khuôn và định tâm lỗ đột.
Ống dầu hoặc đầu nối thủy lực: Kết nối với bơm tay thủy lực hoặc bơm điện.
Phân loại đầu đột thủy lực:
Theo công suất và kích thước:
- Đầu đột mini (dùng cho vật liệu mỏng) chuyên đột tôn thang máng cáp dày từ 1mm đến 2mm hay đầu đột thép xà gồ dày 3mm đến 4mm. VD như SYD-32F hoặc CK-CH110, CK-CH150 và CK-CH200.
- Đầu đột tầm trung (phổ biến nhất): là đầu đột cơ bản với khả năng đột thép U, V thép tấm dày từ 4mm đến 10mm như các dòng CH-60, CH-70 hoặc HHM60, HHM70.
- Đầu đột công nghiệp hạng nặng (dùng cho kết cấu thép dày, dầm, cột) là dòng đầu đột có trọng lượng lớn và gia lực từ 50 tấn đến 200 tấn thuộc dòng đột lỗ thủy lực 2 chiều dàu có thiết kế họng sâu 150mm đột sắt thép bản dày từ 16mm đến 30mm được sử dụng trong ngành gia công hạng nặng.
Theo hình dạng và mục đích đột:
- Đầu đột tròn: có kích thước lỗ tròn đa dạng từ 6mm đến 32mm với các lỗ đa dạng khác nhau để phù hợp với mục đích sử dụng cho mỗi công trình khác nhau.
- Đầu đột hình elip, hình vuông, hình chữ nhật: trong số này thì hình oavl(elip, quả xoài) được sử dụng nhiều nhất với các cạnh dài loe đa dạng khác nhau. Đầu đột hình vuông, hình chữ nhật thì được ứng dụng nhiều trong đột dập đột công nghiệp.
- Đầu đột đa năng có thể thay khuôn: Đối với đầu đột thì sự đa năng trên các loại vật liệu là điều khách hàng ưa chuộng nhưng khả năng thay tháo lắp kích thước khuôn nhanh chóng dễ dàng và đa dạng cũng rất quan trọng đối với người thợ vận hành sử dụng.
Theo kiểu kết nối:
Đầu đột dùng cho bơm tay thủy lực và bơm điện thủy lực: là kiểu đột lỗ thông dụng nhờ vào tính linh hoạt cơ động dễ di chuyển hơn các dòng máy đột công nghiệp. Đầu đột lỗ có thê kết hợp sử dụng bơm nguồn dùng tay hoặc dùng điện cho gia lực lớn để làm việc và có giá thành rẻ phù hợp với đại đa số đối tượng khách hàng sử dụng.
Đầu đột tích hợp trong máy đột thủy lực có bàn: là dòng máy đột lỗ công nghiệp sở hữu kích thước lớn, trọng lượng nặng và có vốn đầu tư lớn còn được gọi là máy đột công nghiệp cho gia lực đột mạnh , tốc độ đột nhanh phù hợp đột dập liên hoàn.
3. Cách sử dụng đầu đột lỗ thủy lực hiệu quả nhất
Việc sử dụng đầu đột thủy lực đúng cách không chỉ giúp đạt độ chính xác cao mà còn kéo dài tuổi thọ thiết bị. Dưới đây là những lưu ý quan trọng:
B1. Cân chỉnh vật liệu đúng tâm lỗ đột: Trước khi thao tác, cần đảm bảo khuôn đột được lắp chắc chắn không có độ rơ(lỏng lẻo) và đúng vị trí định tâm của đầu đột. Tránh tình trạng lệch trục dẫn đến lỗ méo, không đều hoặc gãy mũi hay lắp lệch làm cho chày đâm vào cối gây đẩy ngượ lại trục xilanh hỏng máy.
B2. Kiểm tra kích thước vật liệu và khuôn trước khi đột: Kiểm tra độ dày vật liệu sắt thép có phù hợp tiêu chuẩn đột hay không và Không sử dụng khuôn đã cùn, mòn hoặc mẻ vì sẽ gây bavia, mất thẩm mỹ và sai lệch kích thước.
B3. Áp suất bơm phù hợp: Trên thị trường có rất nhiều bộ nguồn thủy lực khác nhau với thông số lượng dầu khác nhau, áp suất khác nhau( Ví dụ: bơm nguồn Trung Quốc 700bar, Hàn Quốc 720bar, Mỹ 2800bar, Nhật Bản 450bar...) Không nên đặt áp lực vượt quá ngưỡng chịu tải của đầu đột Nếu sử dụng sai sẽ gây phình xilanh quá tải. Vậy cần luôn kiểm tra đồng hồ đo áp lực trước khi thao tác sử dụng để đạt được hiệu quả.
B4. Sử dụng nguồn điện và dầu thủy lực chất lượng: Bơm điện thủy lực có loại 1 chiều, 1 chiều và dùng điện loại 1 phase loại 3 phase khác nhau cần tìm hiểu kỹ để đạt được hiệu quả tối ưu. Và dầu thủy lực bẩn hoặc không đúng loại dầu tiêu chuẩn sẽ làm giảm lực ép, gây sai số trong đột.( Ví dụ có loại dầu thủy lực #32, #46 hoặc dầu thủy lực 68).

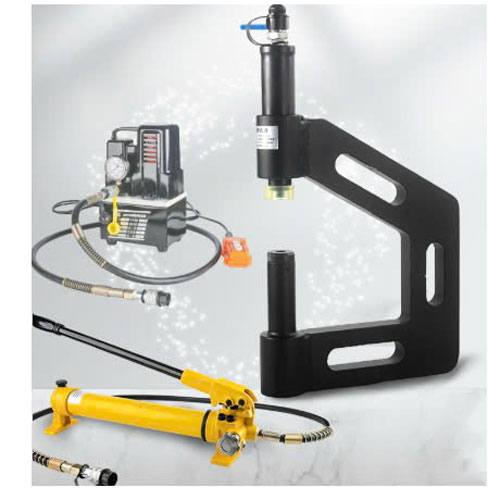

4. Khuôn đột lỗ thủy lực chính hãng có tốt không?
Câu trả lời được đưa ra là có và không chỉ tốt mà còn cực kỳ cần thiết cho đột lỗ thủy lực
Khuôn đột thủy lực chính hãng là được chế tạo bằng thép hợp kim đặc biệt, qua xử lý bằng công nghệ tôi nhiệt độ cao và mài chính xác CNC giúp cho đảm bảo:
- Độ sắc bén cao, tạo lỗ đột gọn, lỗ đột đẹp mịn không có bavia. Bộ khuôn đột tròn Changyou có đầy đủ các size từ 6mm đến 32mm và khuôn oval(elip) chuyên dụng cho đột thanh cái đồng ở tủ điện công nghiệp.
- Tuổi thọ dài hơn, chịu được áp lực lặp lại nhiều lần khoảng 2500-3000 lần sử dụng đột lỗ
- Đảm bảo đúng size lỗ chủng loại sẽ giúp cho người dùng dễ dàng tháo lắp sử dụng và có độ sai số cực thấp (±0.01 mm).
Việc sử dụng khuôn mũi đột chính hãng so với khuôn trôi nổi trên thị trường thì khuôn chính hãng giúp tăng độ chính xác lên đến 20–30%, giảm nguy cơ kẹt lỗ, lệch tâm. Ngoài ra, thiết kế khuôn đồng bộ với đầu đột cũng giúp thao tác lắp đặt nhanh hơn và an toàn hơn làm tắng hiệu quả sử dụng và tiết kiệm thời gian và chi phí đầu tư cho chủ đầu tư.

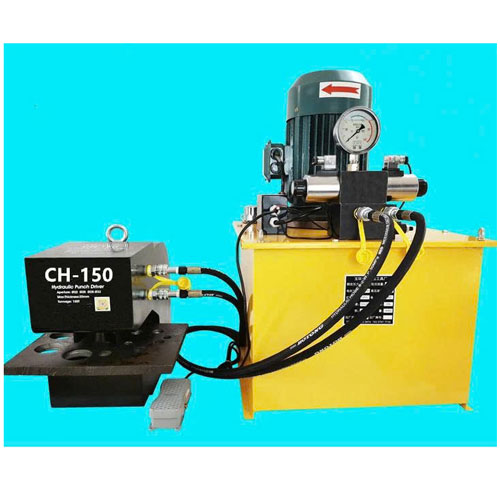

5. Cách chọn mua đầu đột lỗ thủy lực phù hợp nhất
Việc khách hàng lựa chọn đúng đầu đột lỗ thủy lực không chỉ giúp đạt độ chính xác cao mà còn tối ưu chi phí đầu tư. Bạn nên cân nhắc theo các tiêu chí làm việc sau:
- Vật liệu và độ dày cần đột: Nếu thường xuyên đột thép dày > 6mm, nên chọn đầu đột công suất lớn như CH-70 hoặc CH-80. Nếu chỉ làm việc với thép tấm mỏng 6mm, có thể chọn dòng CH-60 để tiết kiệm chi phí.
- Trọng lượng di chuyển: Đối với việc đột lỗ ở nhà xưởng, công trình xây dựng hay nhà máy chế tạo cơ khí thì khả năng di chuyển cơ động được người dùng quan tâm nên người dùng cần tìm hiểu về từng mã sản phẩm đột lỗ thủy lực.
- Tần suất sử dụng: Nếu dùng thường xuyên trong xưởng sản xuất, nên chọn đầu đột kết hợp với bơm điện để tăng tốc độ. Với công trình nhỏ lẻ, nên chọn đầu đột đi kèm bơm tay hoặc loại máy đột thủy lực cầm tay có tính cơ động cao.
- Yêu cầu về hình dáng lỗ: Nếu cần đột nhiều loại hình dáng khác nhau, hãy chọn đầu đột có thiết kế mở, dễ thay khuôn hoặc kích thước đường kính khuôn đục lỗ (Ví dụ: CH-100 có khả năng đột lỗ 32mm còn CH-80 thì max là 25mm).
- Khả năng tương thích với máy/bơm có sẵn: Kiểm tra đầu nối thủy lực có phù hợp không vì nếu loại đầu nối bơm nguồn không tương thích sẽ không thể sử dụng được (hiện nay thường dùng khớp nối nhanh 3/8” npt tiêu chuẩn).
Thiết kế đầu đột thủy lực ảnh hưởng thế nào đến độ chính xác khi đột?
Qua những phân tích trên chúng ta có thể thấy rằng thiết kế của đầu đột thủy lực ảnh hưởng trực tiếp đến:
Độ chính xác vị trí đột (lệch tâm hay không),
Hình dáng và kích thước lỗ đột (tròn đều hay méo mó),
Độ mịn, không bavia (do khuôn và lực đột ổn định),
Và cả tốc độ, hiệu quả thao tác của người vận hành.
Do đó, việc lựa chọn đầu đột chất lượng, đúng mục đích sử dụng, kết hợp với khuôn chính hãng và quy trình thao tác chuẩn sẽ giúp bạn đạt kết quả tối ưu nhất khi gia công đột lỗ.
Mong rằng thông qua bài viết có thể giúp cho quý vị phần nào hiểu rõ hơn về máy đột lỗ thủy lực để làm việc được hiệu quả chính xác với chi phí thấp nhất. Nếu bạn còn đang phân vân cần tư vấn về việc chọn mua máy đột, đầu đột hoặc bộ khuôn thủy lực phù hợp, đừng ngần ngại liên hệ với chúng tôi, hãy nhấc máy gọi điện thoại cho chúng để được hỗ trợ nhanh nhất hoặc hãy truy cập qua đường link Website: sieuthicamtay.com.vn để có được góc nhìn tổng thể nhất về sản phẩm đang kinh doanh phân phối của công ty cũng như các chế độ bảo hành từ nhà sản xuất hoặc có hỗ trợ khách hàng sau thời gian bảo hành. Siêu Thị Cầm Tay xin cảm ơn đến quý khách hàng trong suốt hơn 20 năm đồng hàn và phát triển. Chúng tôi với sự tân tâm uy tín với nghề rất mong nhận được sự ủng hộ tin tưởng từ quý vị và các bạn hơn nữa. Xin cảm ơn!.
